為什么ffc排線不用開模具?
最近有客戶朋友問到我們,做0.3pitch的ffc排線,我建議客人做fpc排線,因0.3間距太小,這個間距的ffc排線行業上是很少做,但能不能做呢?理論上是可以,只是不常做,涉及到材料采購的最低起訂量、還有一些相關的導桿治具需要定做。所以建議客人做成fpc排線。
客人同意做fpc排線,等我報價過去,他看到模具費很納悶,怎么還要模具費?說之前找我們做ffc排線從來不需要開模費的呀,這到底是咋回事呢?要給我給個明確的解釋。這也難怪,客戶對ffc排線與fpc排線的制成工藝不是很了解,我需要好好說明一下。
首先.ffc排線與fpc排線的原材料是不一樣的,ffc排線的原材料是導體(扁平結構,整卷裝,一般4000~10000米/卷),絕緣膜(卷裝,一般500米/卷,寬度100mm或120mm),加強板(卷裝,250米/卷,寬度根據排線要求)。而FPC排線原材料是覆銅箔(卷裝,500~1000米/卷不等,250mm寬),覆蓋膜(卷裝,1000米/卷,250mm寬),F(xiàn)R4(卷裝,500米/卷,寬度根據排線需要)
其次.是ffc排線與fpc排線的制作工藝不一樣,F(xiàn)FC排線是通過相同規格一定數量的導體通過間距輪調整好間距,與上下絕緣膜通過2級高溫輪壓合而成,成型出來的排線是首尾相接一整卷的,通過電測后,再用裁切機裁斷。 而FPC排線是在一整張覆銅箔上通過曝光、顯影、蝕刻,形成需要的線路。也就是說最核心的區別,ffc排線貼合成型前,導體是一根根的,通過對應的間距輪導桿將一根根導體放入導桿槽里,這樣排線導體間距就固定了。而fpc排線線路形成前是一整塊銅箔,要把不需要銅蝕刻掉,留下的銅就形成了線路。因此,這就需要開模具了,既然是一整版銅箔,那么要做成一條條排線,就需要開外形模具,模具大小與排線的外形尺寸一致,通過模具才能在一整張銅箔上沖壓出一條條排線。當然在沖型之前,還會在銅箔有銅的一面壓上一層PI覆蓋膜。
通過上述解說,相信就是沒有接觸過排線的朋友也知道了,為啥fpc排線需要開模具了。那么是不是意味著ffc排線就不用開模了呢?答案是錯誤,其實ffc排線也需要開模,比如說間距輪就是一種模具,只是一般FFC排線廠家對于市面上常用間距的間距輪都做好了成套的導桿,所以不需要每次客人下單再去開模具,由于這個間距輪模具具有通用性,這個模具費用排線廠家自己就承擔了,不需要客戶再支付了。

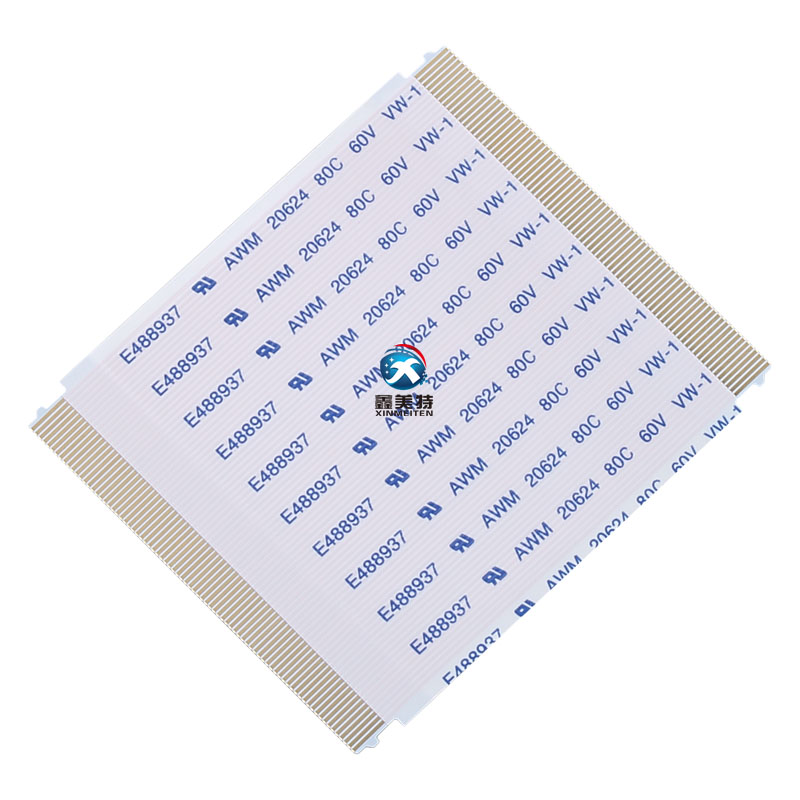

有一種兩端形狀比較特殊的,不是直邊的,兩端有帶卡勾或卡槽的ffc排線,這種就需要開模具。如圖一。
圖一
以上(圖一)這種兩端帶卡勾的,就是針對某種特殊形狀的,這種就需要開模。但是很多廠家,比如像我司,由于在排線行業沉淀了十幾年了,很多沖型模具比如0.5-51p、0.5-60p、0.5-68p、0.5-80p、0.5-96p等很多都有現成的模具,客人若要做類似的兩端特殊形狀的排線,若有現成的,也不需要再開模。但是也并不是表示ffc排線就不需要開模。
那么問題又來了,既然ffc排線很多都有現成的模具可用,為什么fpc排線幾乎每款都需要開模?上文已經把兩種排線的工藝簡單說了,兩款fpc排線如果共用一套模具,那么這兩款排線的外形必須一模一樣,而這種概率不是沒有,而是極少,所以幾乎每款fpc排線都需要開模。而ffc排線,間距輪模具,只要是同樣間距就可以共用了。如果兩端是特殊沖型,只要廠家有現成的,不管客戶需要的排線的長度怎么變化,模具都是可以共用的,因為只需要沖兩頭,線身長度改變并不改變兩端插接端的形狀。
以上可知,并不是FFC排線不需要開模具,只是很多模具有現成,可以拿來使用了,而fpc排線由于必須要外形一模一樣才能共用模具,這種概率極低,所以幾乎每款fpc排線都需要開模具。
我說清楚了沒有?更多排線知識了解請咨詢ffcfpc排線生產廠家。
